Температурные датчики воздуха и воды для газовых котлов

Что такое датчик температуры для котлов и для чего он нужен

Датчик для газового котла представляет собой устройство, которое обеспечивает измерение температуры в водяном контуре агрегата или дымоотводящем тракте на выходе из него.

Для этого применяется электрический сигнал, который поступает в формате, доступном для исполнительного механизма. Как правило, такими функциями обладают термопара или первичный резистивный датчик.

Важно! Общее назначение таких устройств заключается в контроле уровня нагревания контуров отопления и воздуха.

Эти приборы способны следить за параметрами внутри и снаружи помещения. Они передают сигнал на терморегулятор. Это обеспечивает оптимальные параметры процесса горения и регулируют нагревание.

Рис2 Прибор измеряет температуру в отопительном агрегате.

Устройство температурного датчика

Датчики для котла преимущественно включают металлы или жидкости, которые отличаются чувствительностью к температуре. Их помещают в герметичный корпус.

При увеличении температурных показателей происходит расширение жидких веществ или проявление сопротивления металлов. В итоге данные передаются на термостат или на автоматические элементы котла, регулирующие мощность горелки. Как следствие, устройство включается или отключается.

Информация с датчика наружной температуры для котла всегда в приоритете. Это означает, что термостат влияет на функционирование котла до выключения или включения. При этом внутренняя автоматическая программа не имеет значения.

Обратите внимание! Устройства для улицы часто помещают в корпус из пластика. Это обеспечивает защиту от механических факторов и от воды.

Рис3 Устройство отопительной системы имеет ряд особенностей.

Как датчик взаимодействует с газовым котлом

Существуют разные способы взаимодействия — напрямую или посредством контактного термостата. Конкретное решение зависит от модели котла. Первый вариант возможен только при наличии такой возможности. Для этого котел должен быть оснащен нужной автоматикой и клеммной колодкой или разъемом.

Такие опции отражены в технических параметрах модели. Термодатчики можно подключать к моделям Baxi ECO Four, Будерус Логамакс U072, Вайсман Витопенд 100-W. Аналогичные функции поддерживают многие устройства Stout, Zota, Вайлант, Вармос, Висман, Зот, Навьен, Протерма, Эван. Однако предварительно требуется ознакомиться с инструкцией по эксплуатации.

Внешние датчики можно подключать к электрическим и твердотопливным отопительным устройствам. Если оно оснащено автоматикой с минимумом функций, наружный датчик рекомендуется подключать через электронный термостат в комнате. Он должен иметь возможность программирования. Это позволяет установить шаблон функционирования системы отопления.

Важно! Комнатный термостат уже оснащен встроенным температурным датчиком. Он измеряет параметры в помещении, в котором стоит.

Для реализации погодозависимого управления нужно приобрести универсальный уличный термодатчик.

Разновидности датчиков для котла отопления

Датчики температуры воздуха для котла отопления имеют целый ряд видов. Это нужно учитывать при выборе конкретной модели.

Способ взаимодействия с термостатом

С учетом метода взаимодействия выделяют такие датчики:

• Проводной — передает данные по проводам. Они используются для соединения датчика и блока управления котла.
• Беспроводной — принцип его работы сопоставим с Wi-Fi. В этом случае сигнал попадает в радиомодуль. В установке, нагревающей воду, стоит модуль, который его принимает. При этом встроенный контроллер осуществляет обработку и преобразование сигнала в управляющий импульс. Весьма интересны устройства, которые управляются через GSM-связь. Для этого используется сим-карта.

Рис4 Современным видом датчиков считаются беспроводные устройства.

Способ размещения

Исходя из особенностей установки измерители имеют такие разновидности:

• накладные — прикладываются к трубам, батареям или системе теплого пола;
• комнатные — слабо защищены от внешних факторов и могут измерять температуру в ограниченном диапазоне;
• погружные — опускаются в теплоноситель;
• уличные — отличаются устойчивостью к механическим факторам и влаге, а также позволяют определять температуру в значительном диапазоне.

По способу определения температуры

По методам измерения температуры существуют такие устройства:

• Термопары — считаются первыми и высокоточными датчиками. Однако их показания сложно снимать и интерпретировать в автоматические программы. Действие таких устройств базируется на взаимодействии разных металлов, которые спаиваются друг с другом.
• Терморезисторы — отличаются более простым устройством и высокой точностью. Действие базируется на повышении сопротивления материалов на фоне увеличения температуры внешней среды.
• Манометрические — работают по принципу расширения жидкости или газа. Это приводит к созданию давления в закрытом объеме.
• Цифровые — это современные сенсоры, в основе работы которых находятся расчеты и преобразования. Это высокоточные устройства, которые поддерживают значительный диапазон температур.

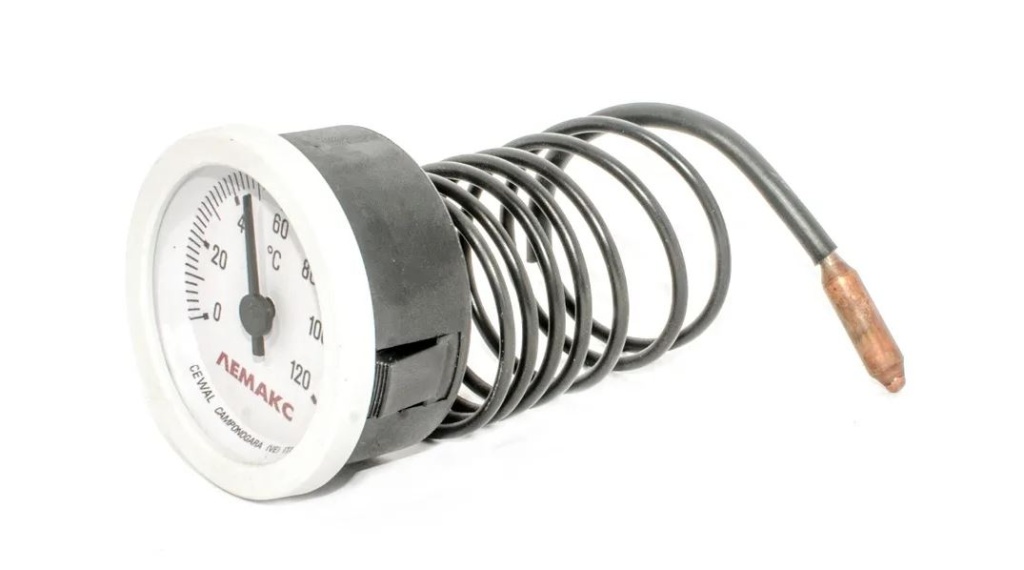

Рис5 Термометр Gas Company

На что нужно обращать внимание при выборе устройства

Чтобы правильно выбрать устройство, требуется учитывать следующее:

• Лучше отдавать предпочтение известным маркам, которые имеют надежную репутацию. Оптимальным вариантом считается ситуации, когда котел и термодатчик изготовлены одним брендом. Это поможет предотвратить несовместимость устройств и увеличить их продуктивность.
• Перед покупкой прибора важно изучить его технические показатели — мощность и размеры. Иначе есть риск простоя оборудования. При этом важно ориентироваться на площадь помещения и желательные температурные показатели.
• Стоит заранее выбрать тип термодатчика. При установке конструкции во время капитального ремонта лучше отдать предпочтение проводному устройству. Если ремонт не планируется, больше подойдет модель с радиосвязью.
• Важно убедиться в том, что диапазон регулирования температуры отвечает запросам пользователя.
• Перед установкой оборудования стоит предусмотреть теплоизоляцию помещения. В противном случае не удастся избежать значительных потерь тепла, что повлечет за собой дополнительные затраты.

Важно! Перед покупкой устройства стоит удостовериться в том, что сеть может выдержать уровень напряжения.

Большое значение имеет соблюдение простых правил эксплуатации:

• Термодатчик требуется максимально погружать в среду, в которой необходимо улучшить теплообмен.
• Обязательно нужно вовремя осматривать и калибровать устройство в соответствии с рекомендациями производителей.
• Важно исключить отрицательное влияние внешних факторов, которые могут отразиться на точности измерений температуры.
• Нельзя пользоваться электрическими приборами, которые имеют повреждения изоляции.
• Строго запрещено самостоятельно разбирать терморегулятор.
• Для проведения профилактических работ нужно отключать оборудование от сети.

Если при включенном термостате измерения температуры составляют 0 градусов, устройство вышло из строя. Своими силами устранить такую поломку не удастся. В такой ситуации лучше приобрести новый прибор и заменить его.

Рис6 Важно установить правильно

Рекомендации по установке термодатчика

Чтобы установить термодатчик, следует придерживаться целого ряда рекомендаций. Обязательно нужно учитывать модель устройства.

Как поставить комнатный датчик

Для измерения внутренней температуры следует устанавливать датчик на комнатной стене. При этом необходимо учитывать следующее:

• Рядом не должно быть источников тепловой энергии или области охлажденного воздуха.
• К точке измерения температуры должен быть свободный доступ воздуха.
• Датчик ставится на расстоянии минимум 1,3 метра от поверхности пола.
• В области функционирования агрегата не должно быть мощных электроприборов.

Внимание! Датчик можно ставить в углубление в стене. Однако важно следить, чтобы сверху он ничем не закрывался.

Правила установки наружных датчиков

Снаружи дома датчик ставится в схеме погодозависимой автоматики котла. Чтобы получить адекватные значения, требуется выполнить такие условия:

• Исключить прямое действие ультрафиолета на измерительную часть.
• Со стеной не должны контактировать металлические элементы.
• Уделить внимание прокладыванию кабеля.
• Расположить устройство не выше 2/3 высоты дома.
• Исключить влияние возможных отрицательных факторов, которые уменьшают чувствительность замеров.

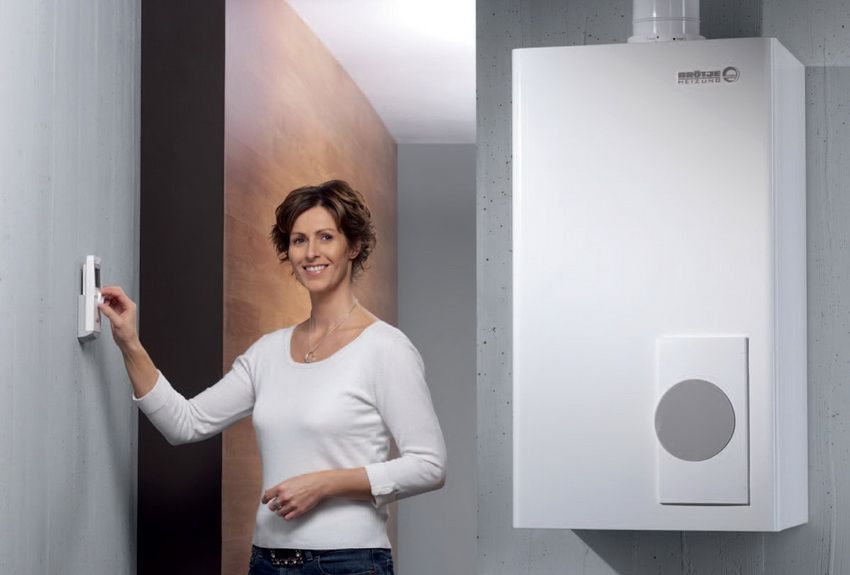

Рис7 Установка комнатного датчика имеет ряд особенностей.

Как подключить водяной прибор

Температурный датчик для контроля нагревания воды в двухконтурном котле может быть контактным или бесконтактным. В первом случае его ставят прямо в трубопровод, во втором — на обратной поверхности трубы. Иногда устройство разрешается размещать на циркуляционном отопительном насосе. Это поможет избежать попадания обратного теплоносителя высокой температуры в котлоагрегат.

В случае применения одноконтурного устройства запрещено ставить датчик в обратный трубопровод. В противном случае это перекроет циркуляцию при высокой температуре и спровоцирует аварийную остановку котла.

Датчик температуры представляет собой важное устройство, которое позволяет измерять параметры и регулировать функции системы отопления. При этом существуют разные типы конструкций. Это нужно учитывать при выборе конкретного варианта.
