Устройство теплообменника в газовом котле и для чего он нужен

8 декабря 2022 14:14

// Обзор технических элементов

Теплообменник газового котла: что это такое, как выглядит и какой лучше выбрать

Сейчас в частных домах часто используют газовый обогрев. Хорошо справляется с этой задачей котел. А одним из самых важных элементов этого устройства является теплообменник газового котла. Именно про его предназначение и разновидности пойдет речь далее.

Что собой представляет теплообменники для газовых котлов

Тепловой обменник передает тепловую энергию, получаемую от топлива на теплоноситель. Это емкость, в которой тепло от горящего газа, передается жидкости.
Его форма зависит от конструкции газового котла. По методу обмена тепловой энергии они бывают первичные, вторичные и битермические теплообменники.

Разновидности теплообменников и принцип их работы

Первичные — изготовлены в виде изогнутой трубки большого сечения, напоминающей змеевик дистиллятора. Этот элемент делают из металла, хорошо противостоящего коррозии. Их обрабатывают специальными красками, защищающими от образования ржавчины и высокой температуры.

Внимание! Уровень мощности устройства зависит от длины трубы и количества наваренных не ней ребер.

Отопительное оборудование, имеющее этот элемент, проще и обойдется дешевле. Ломаются первичные теплообменники при правильном обслуживании очень редко. Но он способен выполнять одну задачу. Нужно учитывать, что для него потребуются специальные фильтра.

Вторичный — отличается от ранее описанного тем, что имеет дополнительные пластинки. Продукты переработки газа меньше откладываются на поверхностях деталей, их не нужно часто чистить. Чем больше закреплено на трубах пластинок, тем выше мощность и эффективность.

Это многофункциональные теплообменники, они могут использоваться для обогрева и одновременного нагрева воды. Стоят дороже, но их приобретают благодаря увеличенной функциональности и практичности.

Теплообменник, предназначенный для двухконтурных котлов, размещается прямо в камере сгорания, над горелкой. Он должен хорошо выдерживать сильный нагрев.

Рис2 Битермический теплообменник

Битермический совмещает 2 системы теплообмена — нагрев теплоносителя и получение горячей воды. Конструктивно изготовлен как 2 трубки, вставленные одна в другую, по ним и перемещается жидкость. Газовый котел, с этим устройством из строя выходит редко, небольшого размера и стоит недорого.

Его минус — небольшая мощность. На поверхности, взаимодействующей с водой, оседают соли. Ремонт прибора затруднен. Множество соединений увеличивают возможность появления протечек, небольшой объем греющейся воды.

Из каких материалов изготавливают теплообменные аппараты

От используемого материала зависят большинство рабочих характеристик всего агрегата.

Сталь

В оборудовании встречается часто. Применяется повсеместно благодаря дешевизне и легкости обработки черного металла по сравнению с другими материалами.
Разбираясь в вопросе, чем хорош такой теплообменник котла, ответ заключается в его длительном сроке эксплуатации.

Важно! Пластичность стали очень важна при взаимодействии с высокими температурами. Характеристики материала снижают риск появления трещин при резких перепадах температур.
Но металл сильно страдает от коррозии, дефекты способны образовываться как на внутренней поверхности, так и снаружи. Еще один недостаток: вес и большие габариты.

Рис3 Navien (Навьен) Deluxe 35-40k

Чугунный

Этот металл хорош тем, что при контакте с водой на нем слабо проявляется коррозия, что значительно увеличивает срок эксплуатации чугунных теплообменников.
Но они нуждаются в регулярном уходе. Чугун хрупкий, если на нем появилась накипь, то сильно снижается эффективность, подогрев становится неравномерным, это может привести к растрескиванию радиатора.
Важно! Чугунные изделия нужно периодически промывать, в среднем такую очистку выполняют раз в год.
При использовании в качестве теплоносителя антифриза, промывку можно выполнять через 2 года.

Медный

Дольше всего служат медные изделия. У таких устройств есть несколько важных положительных качеств, они:

благодаря тонким стенкам весят меньше черного металла;
отличаются компактностью;
не страдают от коррозии;
хорошо и быстро прогреваются, медь прекрасно передает тепловую энергию.

Благодаря этим плюсам медный теплообменник считается самым качественным. А используя устройство по инструкции, можно не переживать, что колонка отопления быстро выйдет из строя.

Внимание! Медные изделия от прямого огня быстро прогорают.

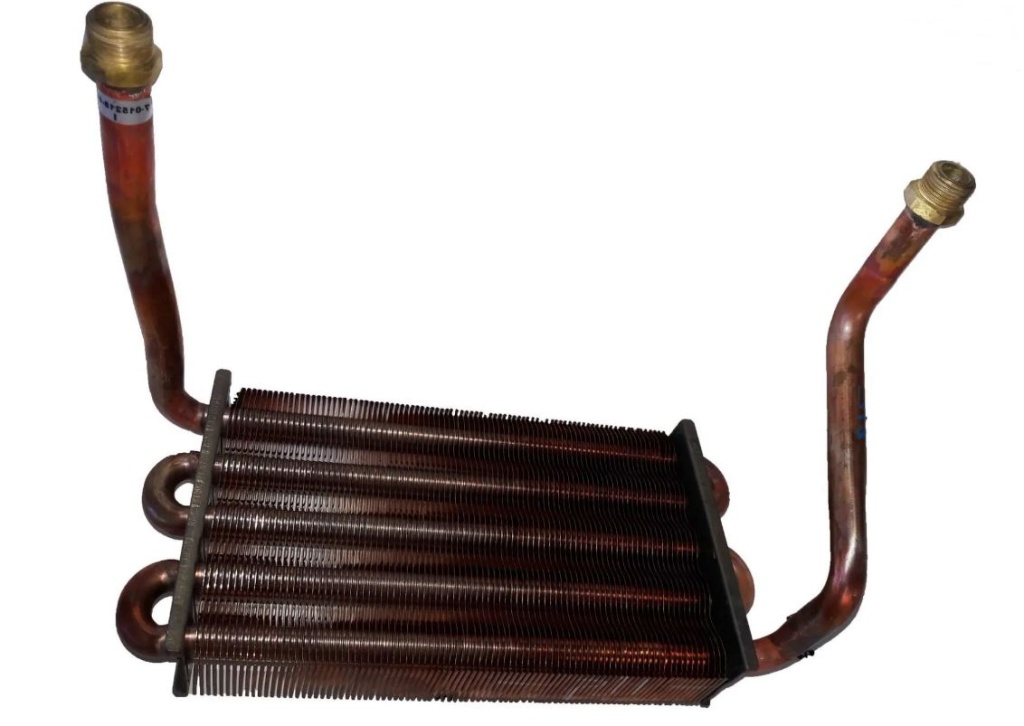

Рис4 Теплообменник первичный Buderus Logamatic

Алюминиевый

Даже поверхностный анализ покажет, что в фирменных газовых котлах часто устанавливают алюминиевые теплообменники. Это очень пластичный металл, из него можно изготовить продукцию любой сложности.
Теплопроводность в 9 раз превышают этот показатель у распространенного материала — нержавеющей стали. Изделия мало весят, в них благодаря небольшому количеству стыков мало уязвимых мест. В конструкциях из других металлов есть сварочные швы, места сгибов и обвальцовка. Стыки — слабые места любой конструкции. Использовать такой тип теплообменника могут как в настенных, так и в напольных котлах.
Алюминиевая продукция чаще всего литая, поэтому в ней соединений очень мало. Алюминий отличается стойкостью к химическому воздействию.

Важно! При использовании жесткой воды они прослужат недолго, для изделий из этого металла нужна качественная водоподготовка.

Что нужно учесть при выборе устройства

Чтобы не ошибиться и выбрать качественный прибор, нужно понимать какой теплообменник лучше служит в газовом котле. Наиболее эффективны теплообменники из меди. В дорогих моделях дополнительно медь защищают силуминовым сплавом. Он по утверждению промышленников, продлевает время эксплуатации устройства, увеличивает стойкость к высокой температуре и коррозии.

Медный теплообменник без защитного покрытия.jpg

Рис5 Медный теплообменник без защитного покрытия

В первую очередь при выборе нужно оценить — материал из которого сделан теплообменник. Если деталь сделана из меди, узнать, есть ли силуминовое покрытие или просто чистый металл. Когда дополнительное защитное покрытие отсутствует, производитель хочет снизить свои затраты, но для покупателя и пользователя это плохо. Если защита есть, то изготовитель производит качественные котлы, не стремится сэкономить на своих потребителях.

Важно! Теплообменники, изготовленные из меди наиболее эффективны, у них максимально возможный КПД, такой котел при небольшом расходе газа лучше обогреет помещения.
Кроме того, такие теплообменники прослужат дольше нержавеющих или алюминиевых. Но медь — дорогостоящий металл.
Если основной критерий выбора — качество и срок службы, то выбирать надо медный теплообменник. Когда деньги ограничены, лучше подойдет нержавеющий или алюминиевый теплообменник, установленный в котел.

Рис6 Алюминиевый теплообменник

Возможные неисправности на теплообменниках и как их устранить

Есть несколько известных поломок теплообменников. Часть из них можно ликвидировать, не нанимая дорогостоящих специалистов:

На теплообменнике образуется трещина. Заделать ее можно самостоятельно с помощью пайки. Используется припой, подходящий для материала теплообменника.
Если одна из трубок «прогорит», на нее накладывают «латку» изготовленную из медной или жестяной тонкой пластинки. Иногда даже применяют части консервных банок и другие подобные материалы. Заплатки устанавливают на место, используя заклепочник.
Если появилась течь, то заделать повреждение можно холодной сваркой.

Устройство нужно регулярно очищать от накипи, это предотвратит многие неполадки. Для этого используют химический, механический или гидрохимический метод очистки. До начала работы устройство нужно отсоединить от агрегата.
Для полной замены теплообменника, лучше обратится к специалистам.

Газовый котел для обогрева человек приобретает на несколько лет, и это в самом худшем случае. Теплообменник — это основная часть прибора, поэтому делать выбор нужно ответственно. Не следует забывать, что этот элемент стоит дорого и лучше не платить деньги за свои ошибки.
