Устройство, принцип работы и виды воздухоотводчиков для газового котла

Что такое воздухоотводчик для котла и его устройство

Воздухоотводчик для котла представляет собой небольшой элемент, который предназначается для стравливания воздуха и газа из жидких сред.

Если пользоваться таким устройством, удастся:

• предотвратить завоздушивание контура;
• заполнить теплопровод;
• избежать формирования воздушных карманов;
• запустить воздух обратно при опорожнении трубопровода.

Важно! Применение воздухоотводчика для коллектора имеет большое значение. Хотя это не всегда очевидно на этапе конструирования дома.

Корпус автоматического крана оснащается поплавком, который изготавливается из тефлона или полипропилена. Также в конструкцию входят воздушный клапан и воздухосборник.

В устройстве воздушного клапана предусмотрена заглушка, которая помогает избежать потерь теплового носителя в том случае, если кран выйдет из строя.

Конструкция отличается достаточно сложным устройством.

Для чего нужны воздухоотводчики в системах отопления

Воздухоотводчик — для чего нужен? Этот элемент требуется для спуска воздуха. За счет его применения удается добиться равномерного распределения тепла по системе.

При избыточном скоплении воздуха образуются пробки. Это останавливает циркуляцию воды и приводит к охлаждению батарей.

Принцип работы воздухоотводчика

Для выпуска воздуха из контура допустимо применять обыкновенный вентиль. При этом требуется слить определенное количество жидкости. В коммунальных домах сокращение количества воды не приводит к отрицательным последствиям — ее пополняют специальные службы. В индивидуальных жилищах количество слитого носителя нужно восполнять своими силами.

В замкнутую систему доливать воду довольно сложно. В этом случае возникает потребность в подключении ручного или электрического насоса. Если в магистрали имеется токсичный этиленгликолевый антифриз, нужно соблюдать технику безопасности. Это приведет к значительным трудозатратам.

Многих людей интересует вопрос, как работает автоматический воздухоотводчик для котла Навьен. Главное отличие специальных воздухоотводчиков от обыкновенных вентильных запоров заключается в небольшом диаметре выпускного отверстия. К тому же оно располагается по прямым углом и обеспечивает плавное регулирование сечения выпускного канала. Это осуществляется при помощи резьбового винта.

Этот винт отличается конусовидной формой и похожим посадочным гнездом. За счет этого он обеспечивает надежную и герметичную закупорку входного отверстия. Для спуска воздуха головку винта требуется повернуть на 1-2 оборота. При этом нужно открыть выходное сливное отверстие небольшого диаметра. В результате небольшое количество завоздушенного теплого носителя вытечет из крана, а стравливание пробки будет проходить значительно интенсивнее. В этом заключается принцип действия такого устройства.

Важно! Плюсом применения такой конструкции считается то, что при повороте винта прежде всего выходит поток воздуха. Потери же теплоносителя являются настолько незначительными, что его можно не добавлять в систему.

Виды воздухоотводчиков и их преимущественные особенности

Чтобы устранить воздух в системе, существует 2 вида воздухоотводчиков — ручной и автоматической. Первую разновидность также называют краном Маевского. Такие устройства выпускают самые разные бренды. К наиболее известным относят Protherm, Vaillant, Valtec, Аристон, Бош, Скат.

Принцип функционирования ручного устройства отличается простотой. В его основе лежит игольчатый клапан, блокирующий прохождение воздуха. Он ставится на радиатор. Открывая клапан, можно стравить воздух. Ручные воздухоотводчики имеют много видов — отличаются гайковым типом или оснащаются клапанами.

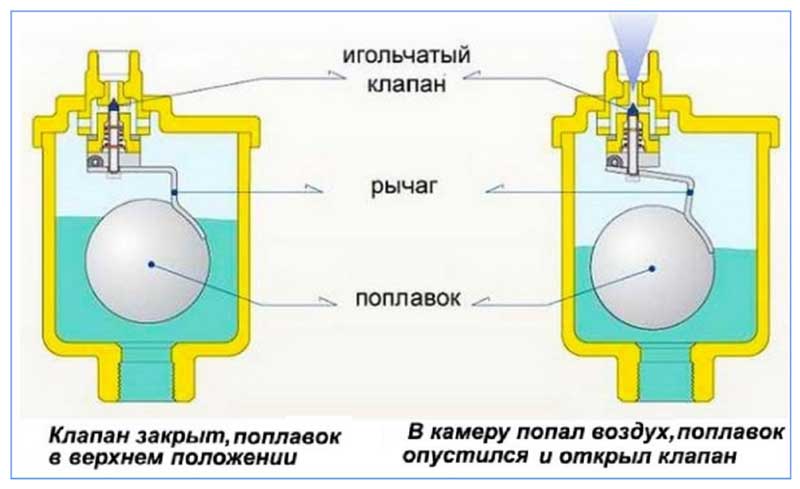

Автоматический воздухоотводчик выводит лишний воздух. Для выявления наличия воздуха в системе применяется поплавок. При обнаружении воздуха в системе он блокирует клапан. После выведения воздуха система автоматически открывает клапан, и теплоноситель снова начинает перемещаться.

Обратите внимание! Несмотря на удобство автоматической системы при ее поломке есть риск потопа. Однако более дорогие устройства не имеют таких минусов.

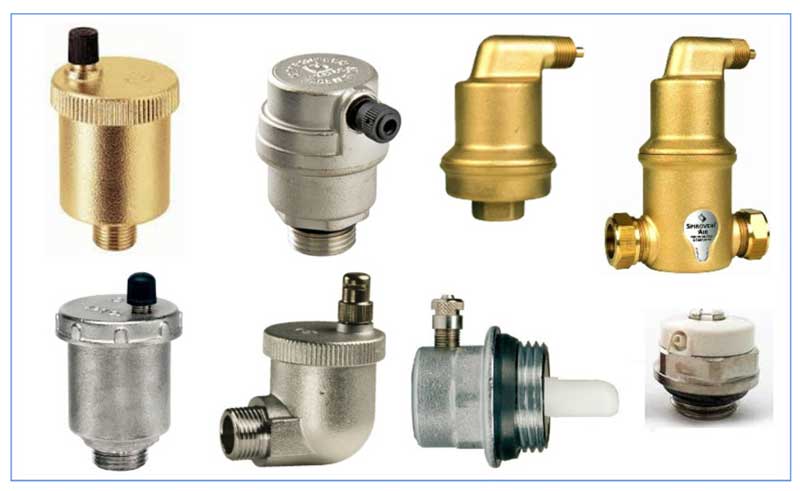

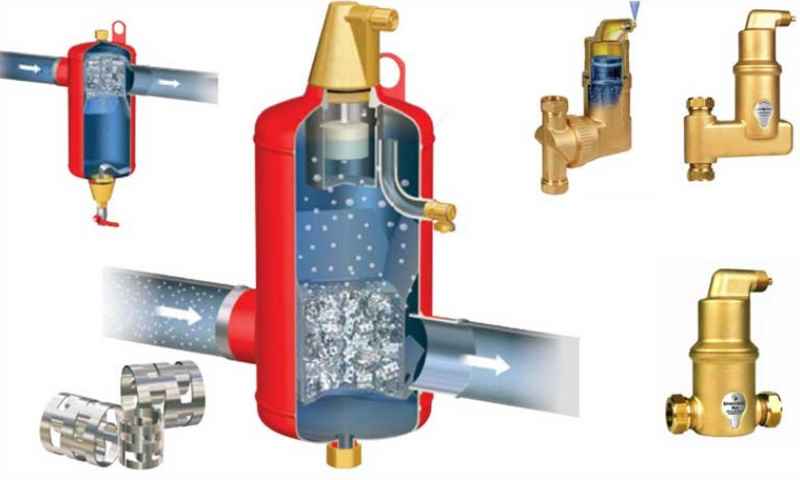

Существуют разные виды таких изделий.

Как правильно выбрать воздушный клапан на газовый котел

При выборе воздушного клапана на котел требуется определить соответствие его рабочих параметрам особенностям системы отопления. К примеру, для обогрева двухэтажного частного дома можно использовать воздухоотводчик газового котла с рабочей температурой до 110 градусов. Необходимое давление составляет до 7 бар.

При покупке крана Маевского стоит отдавать предпочтение продукции известных брендов, таких как Вайлант или Протерма. Это гарантирует отсутствие брака и аварий. Самой удобной моделью считается устройство, в котором винт имеет шлицу или снимается отверткой.

Внимание! Обязательно следует учитывать материал изготовления. Желательно отдавать предпочтение латунным изделиям, а не дешевым силуминовым моделям, которые быстро выйдут из строя.

Признаки, указывающие на необходимость установки устройства

Чтобы избежать скопления воздуха, мастера советуют пользоваться воздушным клапаном с самого начала использования контура. Однако иногда люди с целью экономии отказываются от установки таких устройств, что приводит к различным проблемам.

О появлении воздушных пробок свидетельствуют такие признаки:

• неравномерное прогревание батарей;
• нарушение циркуляции в отопительной системе;
• появление холодных пятен на трубопроводе;
• шум в отопительных приборах;
• некачественный обогрев жилья.

Важным признаком необходимости установки устройства считается неравномерное прогревание батарей.

Рекомендации по установке воздушного клапана

Поставить воздухоотводчик 1 дюйм не составит особого труда. Однако важно правильно выбрать место для монтажа. Обычно устройство крепят в таких зонах:

• Верхние точки системы. Если трубопровод идет к верху и обходит какое-то препятствие, сверху нужно поставить автоматический воздухоотводчик. Это поможет избежать завоздушивания, поскольку легкий воздух всегда поднимается вверх и накапливается на верхних этажах.
• Радиаторы. Радиаторные теплообменники обладают сложной формой. Они включают много секций, в которых скапливается воздух. Потому в батареях обязательно применяют выпускные краны Маевского. В индивидуальных контурах они ставятся на каждый радиатор независимо от схемы подключения.

Радиаторные ручные модели отличаются меньшими размерами и эстетичным внешним видом. Потому их часто устанавливают в таких местах:

• Полотенцесушители. Популярные устройства в виде лестницы оснащаются воздухоотводчиками с прямым патрубком. Их ставят сверху.
• П-образные отводы и байпасы. Любая часть трубопровода с направленной кверху петлей накапливает воздух. Потому запорный кран нужно ставить в самой верхней точке.
• Система обвязки котла. Применение клапана в этом месте обеспечивает безопасную работу нагревательного оборудования при завоздушивании магистрали.
• Гидрострелки. Они довольно редко используются в бытовых отопительных системах. Тем не менее, при вертикальном размещении устройства в его верхнюю часть требуется вкрутить автоматический воздухоотводчик.
• Коллекторы. При сооружении многоконтурных теплых полов применяют коллекторы с гребенками. К ним подключают трубопроводы разных контуров. Коллекторы размещают выше водяных полов и всегда дополняют автоматическими воздухоотводчиками.

Воздухоотводчик на батарее

По каким причинам может появиться воздух в системе отопления

Появление воздушных пробок в отопительной системе связано с влиянием таких факторов:

• Нередко в закрытых отопительных системах функции теплоносителя выполняет обыкновенная вода, в составе которой присутствует растворенный кислород. При нагревании такой жидкости выделяется большое количество кислорода. Спустя некоторое время пузырьки формируют воздушную пробку.
• Если при заполнении системы теплоноситель подается слишком быстро, воздух не успевает стравливаться. Важно, чтобы система заполнялась постепенно.
• В отопительной системе имеется утечка теплоносителя или какие-либо соединения неплотно закручиваются. Это приводит к попаданию воздуха в систему.
• В системе применяются полимерные трубы, которые не имеют антидиффузионного покрытия.
• При монтаже системы были допущены ошибки. Это прежде всего относится к несоблюдению уклонов труб. Как следствие, наблюдается застой воздуха в конкретной части трубопровода.
• Воздух попал в систему после ремонта.

Применение специальных воздухоотводчиков для отопительных систем имеет большое значение. Благодаря этому удается избавиться от лишнего воздуха и наладить работу отопительных устройств.
